RiskVu

RiskVu は機器のリスクをビジュアル的にわかりやすく診断・評価するためのソフトウェアで、故障分析ソフトウェア FaultTree+ の補助的ツールです。 FaultTree+ 内で使用されるフォールトツリーやイベントツリーなどの知識を必要とせずに、エンドユーザーによって直感的に機器の故障リスクの評価ができることが特徴です。

※FaultTree+ で作成されたファイルを使用しますが、FaultTree+ 本体は必須ではありません。

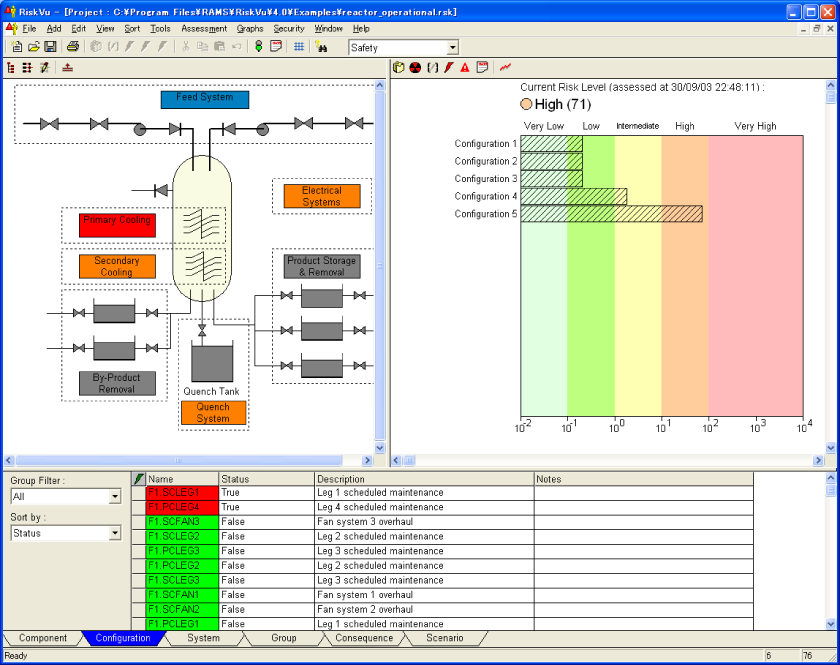

RiskVu は、現在の安全評価を行うためのソフトウェアです。エンジニアリングユーザーが作成したシステムに対する複数の FaultTree+ 分析をもとに、オペレーターが、システム全体の現在のリスクを評価することが出来ます。

(クリックして拡大を表示)

機能紹介

機能紹介

コンポーネントの状態変更によるリスク増減のシミュレーション

コンポーネントの状態を編集することにより、リスクの増減をわかりやすく確認することが出来ます。この機能により、計画的メンテナンスの実施有無によるリスクの増減を評価するなどが出来ます。

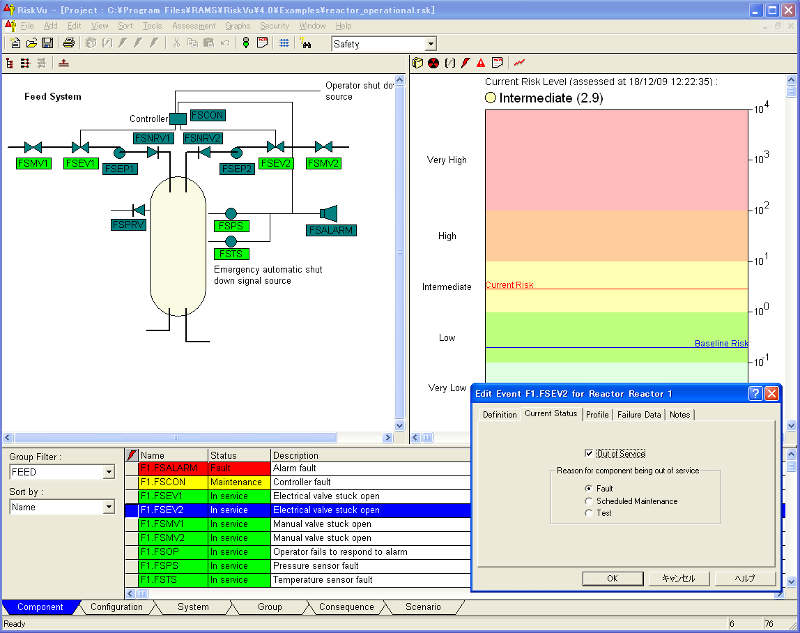

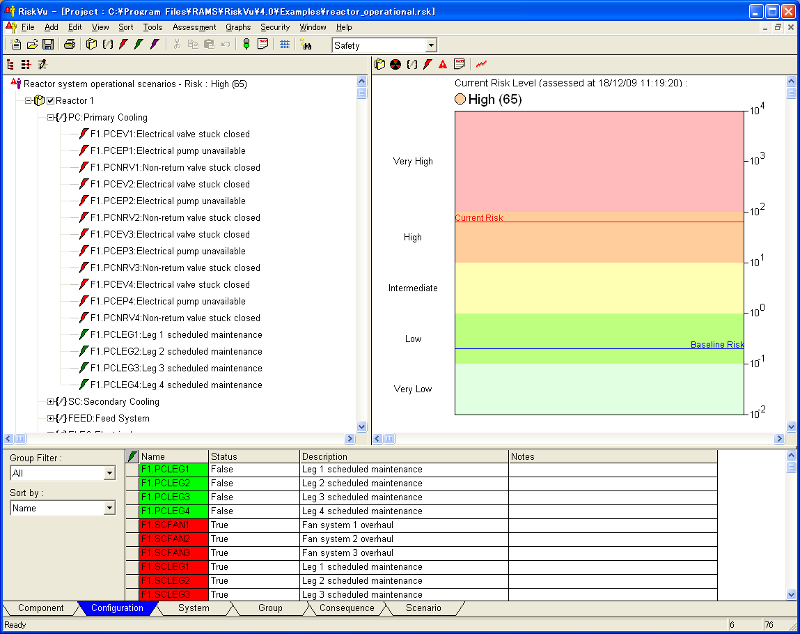

コンポーネントの状態を変更することでリスクがどのように変化するかの例を以下に示します。コンポーネントの状態を変えることによって、リスクが "High" (65) または "Intermediate" (2.9) と変化します。

(クリックして拡大を表示)

FaultTree+ との関連

RiskVu は FaultTree+ で作成したモデルを用いて確率論的リスク分析を行います。 RiskVu を導入する際は、FaultTree+ で作成したファイルが読み込みさえできれば、同じコンピュータ上に FaultTree+ をインストールする必要はありません。

また FaultTree+ のプロジェクトでは、サブシステムやシステムを分割して、それぞれの担当者が評価を行うこともありますが、 RiskVu ではこのような別々に作成された複数のモデルも同時に評価することが出来ます。

基本機能・仕様など

個々のコンポーネントやコンポーネントグループの信頼性の変化と、それがリスクやコストに与える影響
コンフィグレーションや設計変更と、それがリスクやコストに与える影響。この機能は、リスクやコストの観点からシステムデザインを見直すことに利用できます。
複数のデザイン変更シナリオを準備し、シナリオによるリスクの違いを比較
メンテナンスや故障による停止がリスクに与える影響の評価。この機能では、リスクのモニターとオペレータによる現在の安全状況やオペレーション状況の入力が可能である。
計画作業がリスクに与える影響の評価。この機能では、計画作業の実施有無がリスクに与える影響を調べられる。
