Particle-PLUS 磁場モジュール・伝熱モジュール
磁場モジュールでは、有限要素法により磁気ベクトルポテンシャルの方程式を解き、 任意形状の磁石やDCソレノイド電流が作り出す静磁場を計算します。 また、伝熱モジュールでは伝熱方程式に従う固体の温度を計算します。 これらの計算では、プリ・プロセッサとしてWF-Geom2D/WF-Geomが、 ソルバーとしてオープンソースソフトウェアのElmerを使用します。

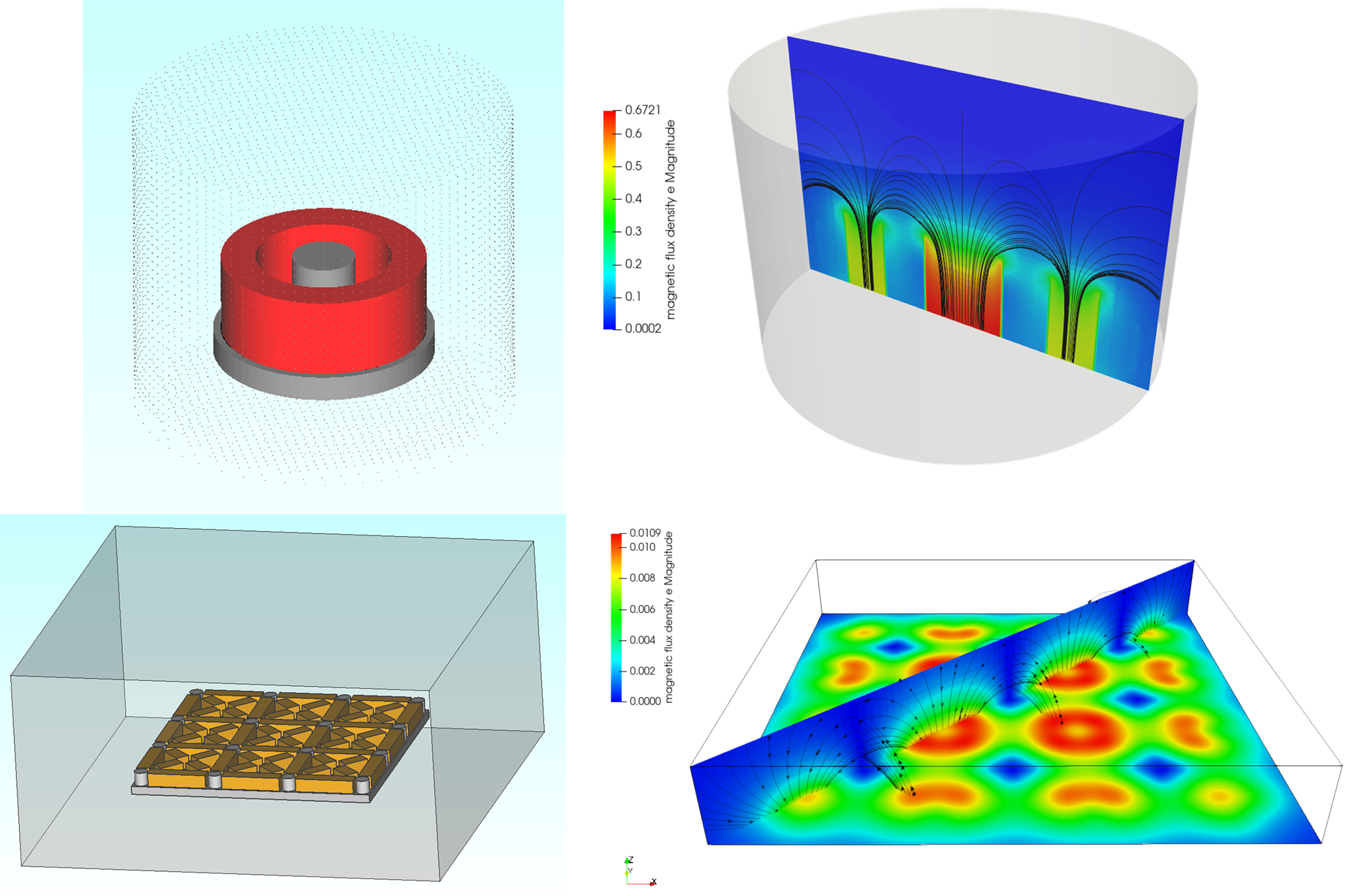

磁場モジュールMagnetic-Field module
メッシュ
- 2Dメッシュ
- 3Dメッシュ（3D直交メッシュ、ヘキサドミナントメッシュ、四面体メッシュ）
バルク物質
- 永久磁石、磁気ヨーク等の軟磁性体
- DCソレノイド
境界条件
- 回転対称軸
- 遠方境界
出力インターフェース・オプション
- 異なるメッシュへの磁場結果データのマッピング
- 2D軸対称結果データの3Dデータへの拡張
磁場モジュールの計算結果はプラズマモジュールで利用可能なデータです。

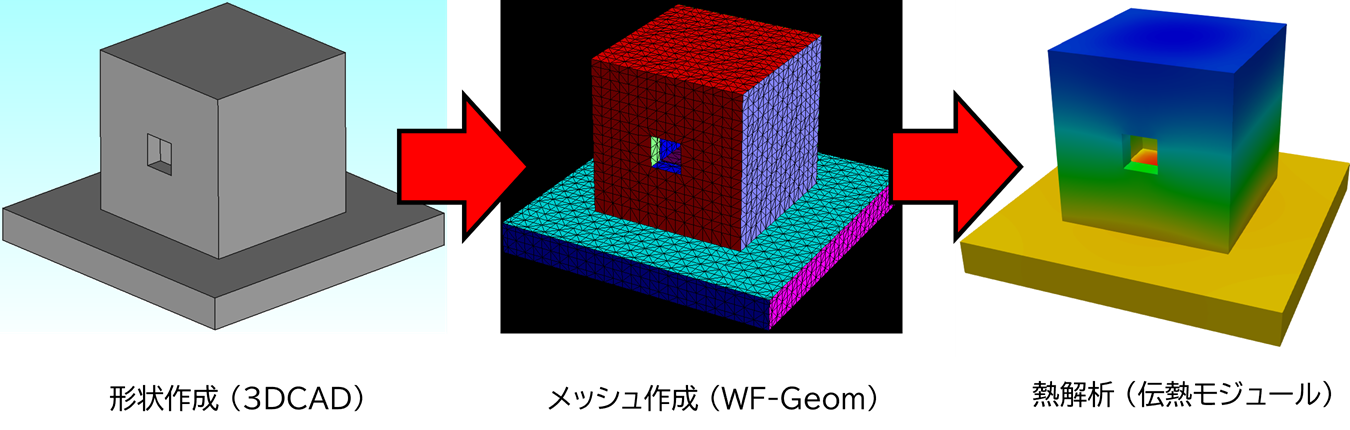

伝熱モジュールHeat Transfer module
メッシュ
- 3Dメッシュ（3D直交メッシュ、ヘキサドミナントメッシュ、四面体メッシュ）
バルク物質
- 単体金属、SiO2、ステンレス 等 (熱物性データベース・ツールで管理)
境界条件
- 断熱
- 温度固定
- 熱伝達（表面対流、熱放射、追加の熱流）
熱源
入出力インターフェース・オプション
- 異なるメッシュの熱流束データの読み込み
- 異なるメッシュへの温度結果データのマッピング
伝熱モジュールの計算結果は中性ガスモジュールで利用可能なデータです。
