計算条件Simulation Condition
Particle-PLUS では,基盤とターゲットが平衡でないような装置の3D解析が可能です. ここではその一例として同時スパッタリング装置のプラズマ解析を紹介します. 下図に示したような同時マグネトロンスパッタ装置を考えます.

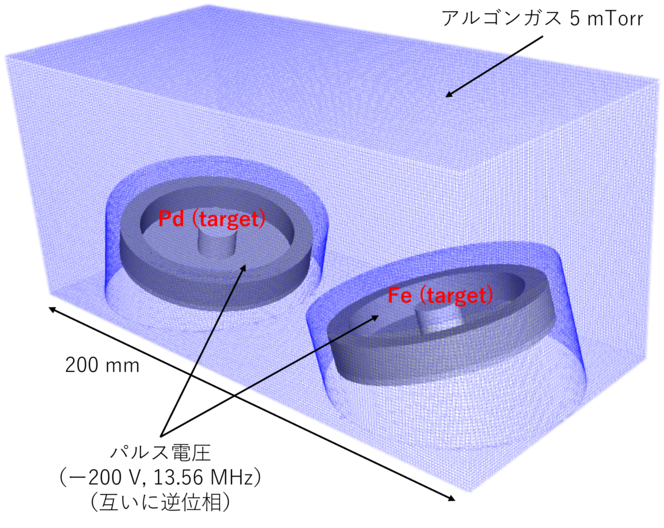

![Co-sputtering outline](/CAE/particle-plus/example/gallery/co_sputter_outline.png)
▲ 解析対象の同時スパッタリング装置.
Particle-PLUS では直交格子を用いることで自己無撞着な電場計算を高精度に行っていますが, 今回の例のように直交格子ではその形状が再現できない場合に対してはカットセル格子作成技術が有効です. これにより形状を正確に再現して各部位の法線方向を正しく考慮しながらも,直交格子を使うメリットであった高精度な電場計算が可能になっております.

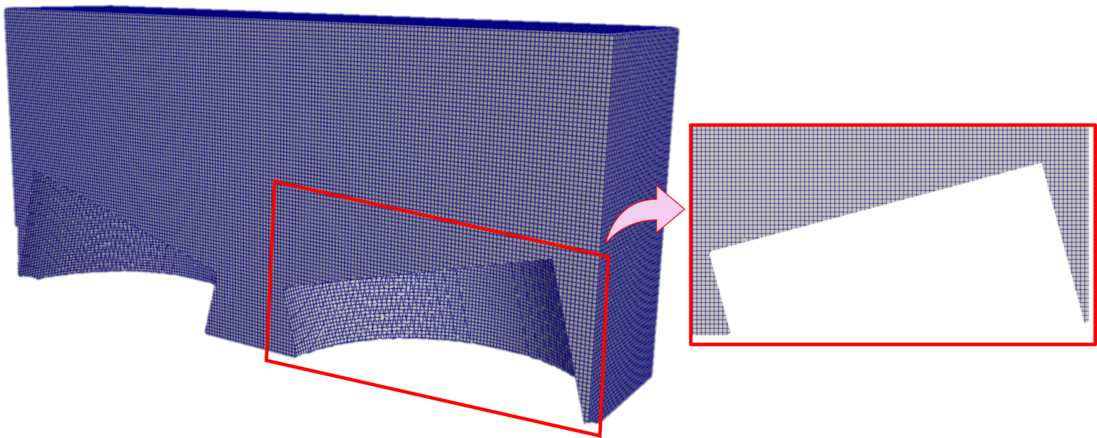

![mesh](/CAE/particle-plus/example/gallery/co_sputter_mesh.png)
▲ カットセル格子(切断図と拡大図).
計算結果Numerical Results
下図は計算結果として得られたチャンバ内のプラズマ密度分布です. 2種類の金属ターゲット(Fe,Pd)では2次電子放出率が異なるため,左右のターゲット上のプラズマ密度は互いに異なることが分かります.

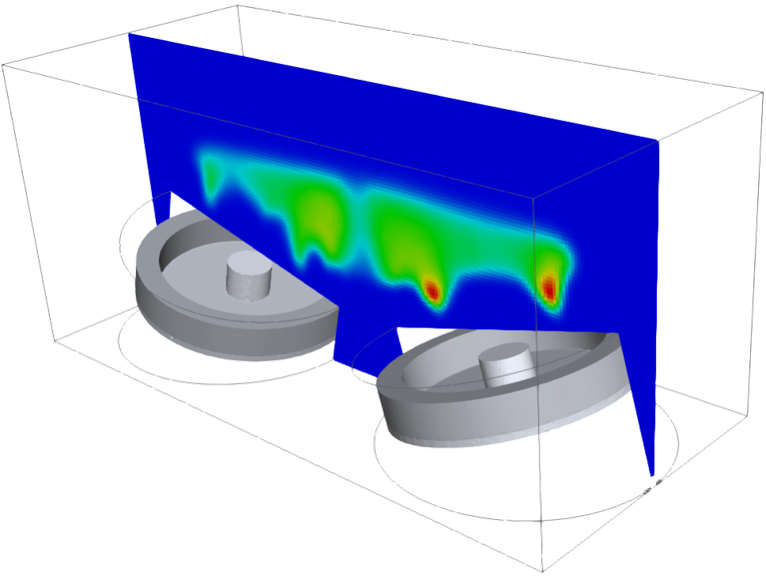

![plasma density](/CAE/particle-plus/example/gallery/co_sputter_e_dens.png)
▲ 同時スパッタリング装置内のプラズマ密度.
また,Particle-PLUS はマグネトロン装置内部の磁場の最適化ツールとしても活用可能です. 今回の例では2系統の磁気回路の簡単な足し合わせですが, Particle-PLUS は使いやすい磁場計算モジュールを内包しており磁石配置のCADデータさえあれば直感的な GUI 操作により装置内部の磁場計算がすぐに行えます. また,そのようにして得られた磁場分布データをプラズマ計算にそのまま流用することで,異なる磁場に対するプラズマの応答を調べることが可能です. 例として,closed な磁場形状の同時スパッタリング装置と mirrored な場合との比較を下図に示します.

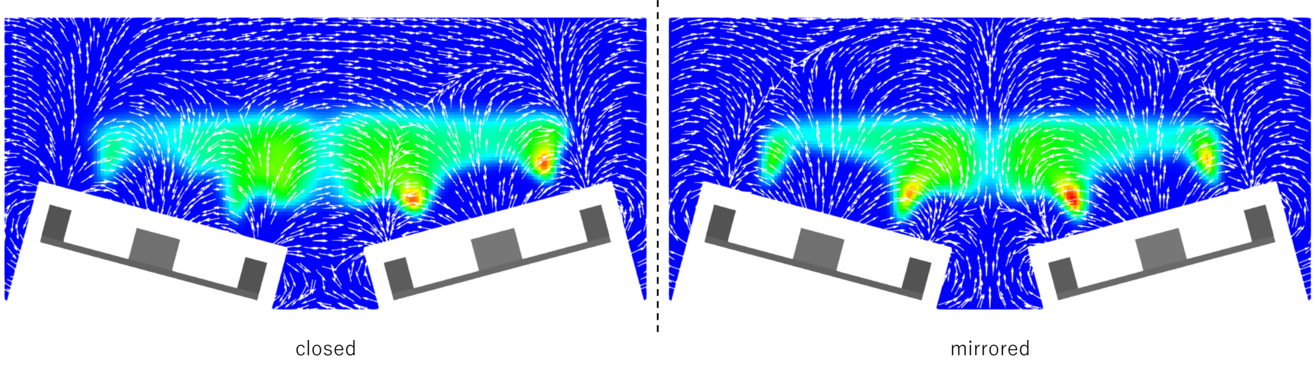

![closed-type and mirror-type](/CAE/particle-plus/example/gallery/co_sputter_compare.png)
▲ 磁場形状によるプラズマの様子の違い.
まとめSummary
今回は同時スパッタリング装置のモデル化を行いシミュレーションしてみました. Particle-PLUS では,基盤-ターゲットが斜めに向かい合っている場合や曲率を帯びた場合であってもプラズマ・スパッタリングの解析が可能です! また,マグネトロン装置を利用する者にとっての大綱である磁場分布の最適化についても,Particle-PLUS を使って支援することが可能です! ぜひとも,我々にそのような高難度の薄膜生成・装置設計業務の支援をさせていただければ幸甚です. 少しでもご興味がございましたらお気軽にお問い合わせください.
![]() |
