大気中の点火プラグ
アークプラズマシミュレーションソフトウェア VizSparkによる、 電極周辺の絶縁体まで考慮した、大気中のスパークプラグのシミュレーションです。放電経路が、気流により風下に動いています。 電極(Anode)の針部分から平板部分への、放電箇所の飛び移りが再現できています。
- ガス種 Air
- 圧力 3 atm
- 気体初期温度 700 K
- 電流 5 A
- 電極間距離 0.7 mm

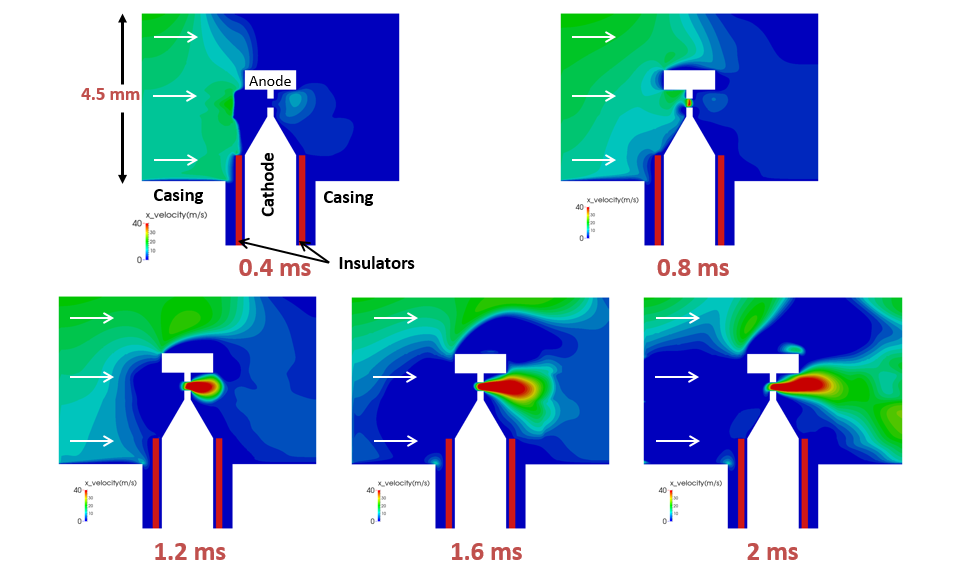

速度分布 (m/s)
![](image/7.png)

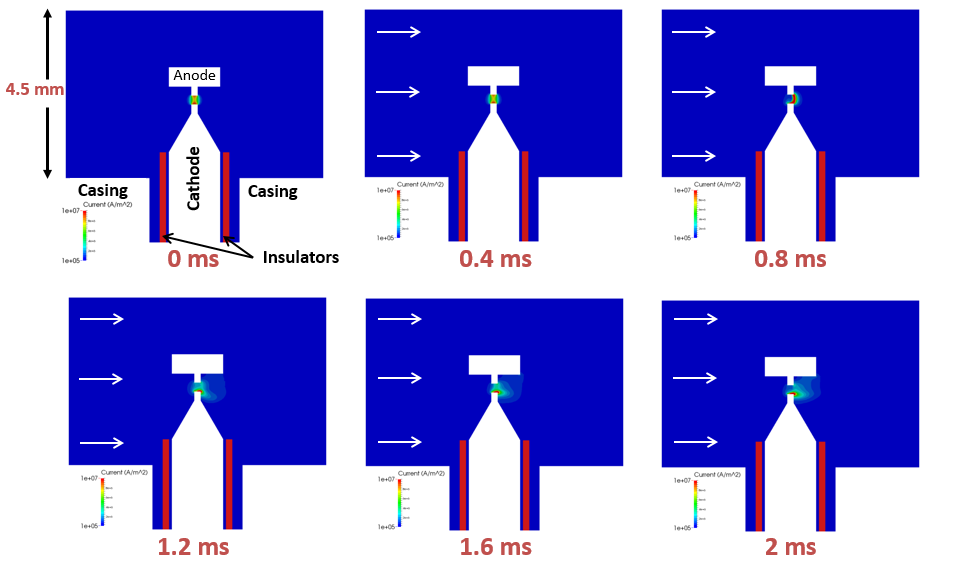

電流密度分布 (A/m2)
![](image/8.png)

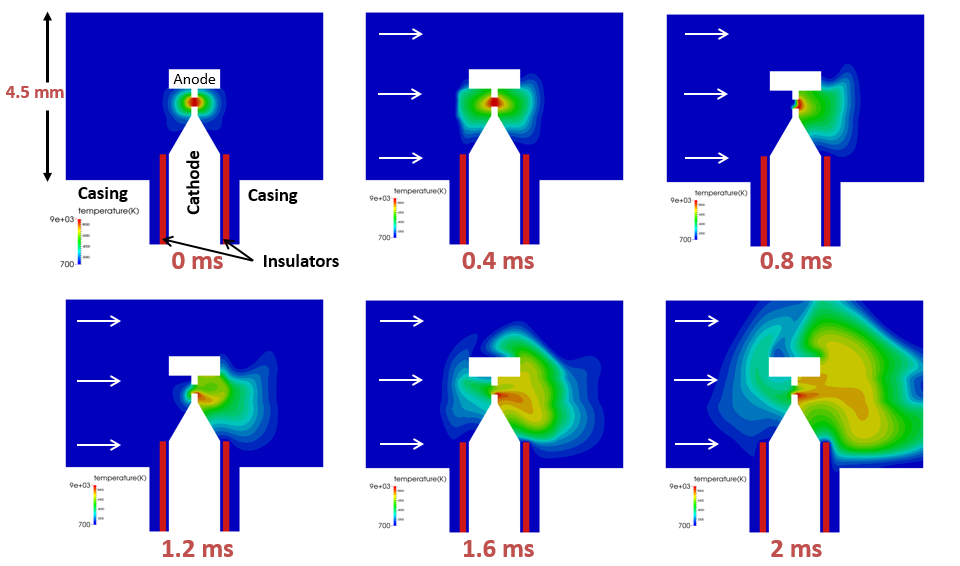

気体温度 (K)
![](image/9.png)

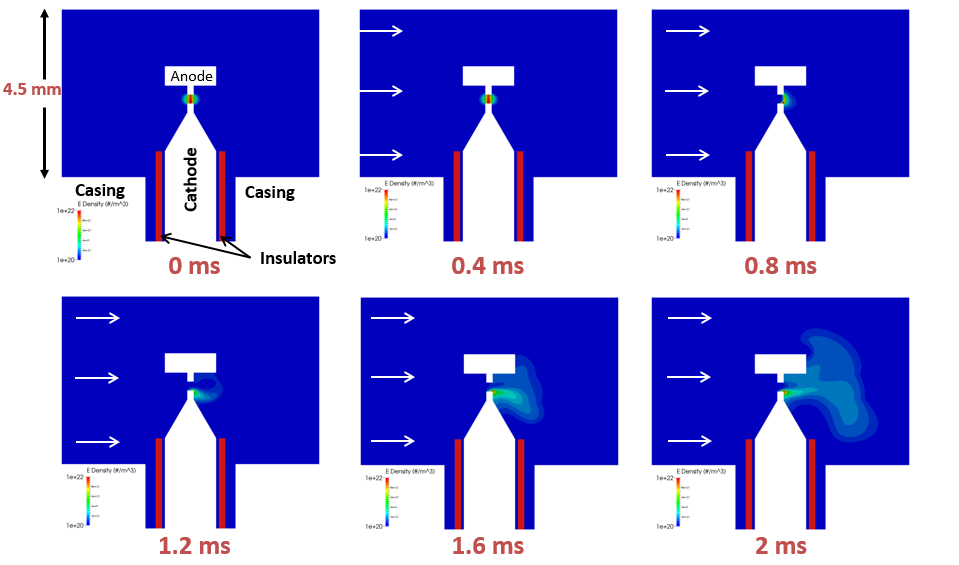

電子数密度 (#/m3)
![](image/10.png)
