Features
3次元 GUI による簡単操作と効率的グリッド生成
全空間でのグリッドの直交性の維持
ブロック接続部でのグリッドラインの勾配の連続性の維持

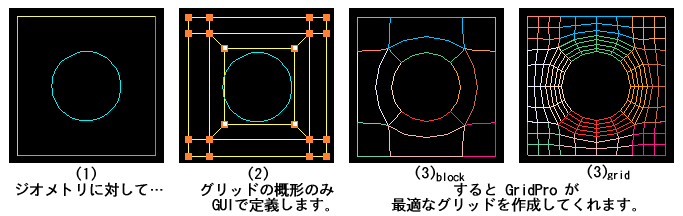

GridProでの作業の流れ
境界層を捉えるためのグリッド・クラスタリング機能

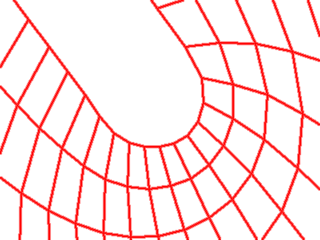

使用前

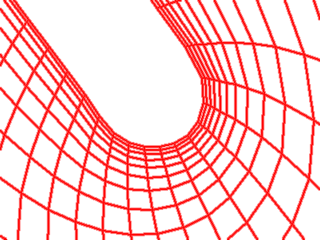

使用後

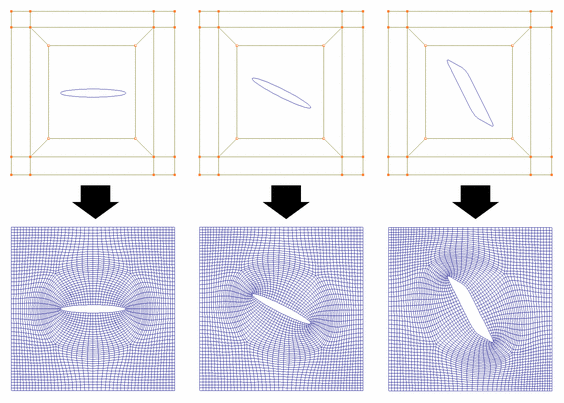

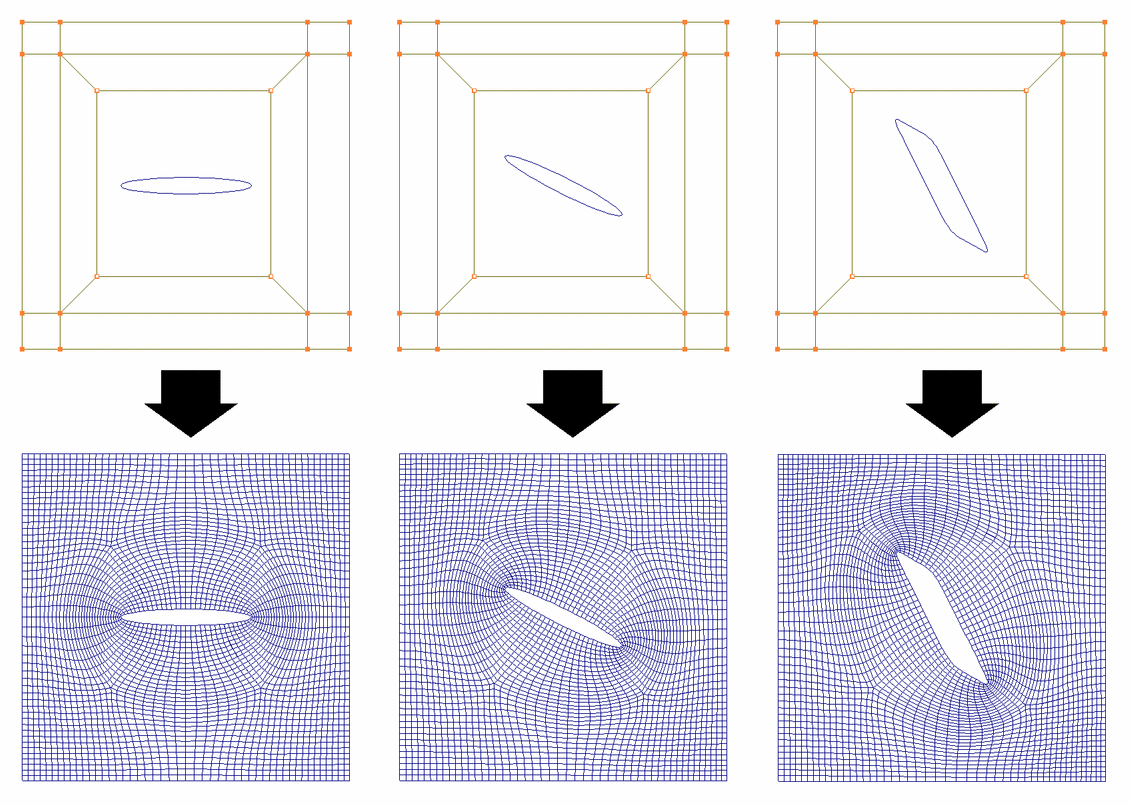

一度トポロジーを GUI で定義すれば，同種形状には同じトポロジーを適用可能
[ 拡大画像 ]
新たにスクリプト言語やツール操作などを習得する必要がありません．
形状ファイルを入れ換えるだけで可能です．
またケース数が多ければ多いほど，グリッド生成コストが下がります．

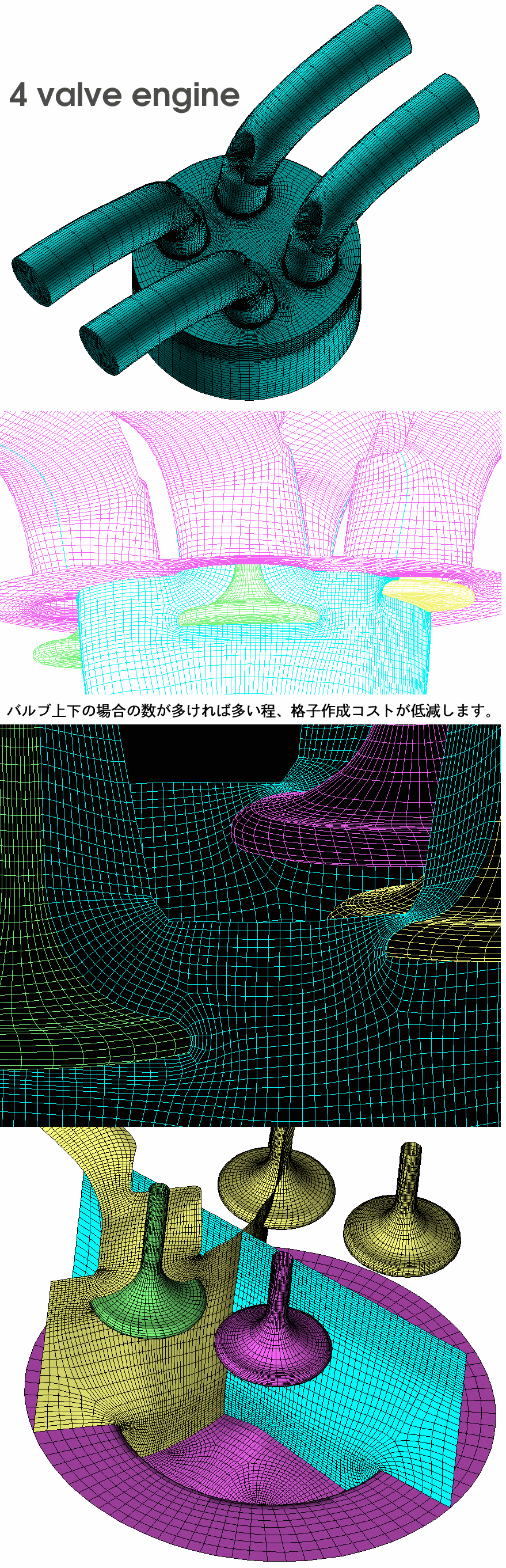

応用事例 4バルブ エンジン をぜひご覧ください．
バルブの上下に対してこの機能が適用できます．

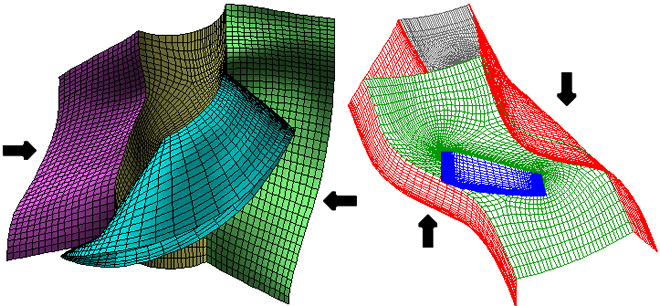

周期的条件を指定することによる周期境界面の自動設定機能
同様に概形の定義のみで，最適化やノード位置調整を GridPro が自動で行います．
- コンパクトエンリッチメントの手法による，局所的な高解像度メッシュの生成機能 （事例 Airfoil）
- ネスト機能による高アスペクト比の改善機能 （事例 curved tube in a box）
- ブロック数(グリッド数)増加を感じさせない3Dグラフィックス表示速度
- Windows PC から UNIX，Linux まで対応
SUN(Solaris)，IBM/RS6000(AIX)，DEC Alpha(Digital UNIX)
SGI(IRIX)，Hewlett-Packard(HP-UX)
Personal Computers(LINUX，WindowsNT)
出力／入力形式
OUTPUT FORMAT
CFDコード
- CFD-ACE(DTF)
- Fluent(.msh)
- StarCD(.vrt，.cel，.bnd，.inp)
- CFX4
- FIDAP(hex quad neutral file)
- AcuSolve
- Plot3D
- CGNS
- OpenFOAM(boundary，points，faces，owner，neighbour)
- SU2(.su2)
FEAコード
- NASTRAN(CHEXA + CQUAD4 + GRID)
- PATRAN(3d + 2d or NCC)
境界のプロパティの付与作業も，普段通りソルバーの属性名で行えます．
| 例 | ||
|---|---|---|
| CFD-ACE | Fluent | StarCD |
 |
 |
 |
INPUT FORMAT
- CATIA v4 v5，ACIS，STEP，Parasolid，VDA には CADfix にて対応
- 2次元，3次元点列データ
- NASTRAN，PATRAN 表面メッシュデータ(TRIA，QUAD，TRIA+QUAD)
- STL
- PLOT3D
- IGES(114，126，128)
