湿式ボールミルの粉砕効率を高めるには、粉砕後の粒度分布だけでなく、ミル内部で起きているボールの衝突、材料が滞留しやすい領域、ボールの流体抵抗などを把握することが重要です。 湿式ボールミルにDEM－CFD連成シミュレーション（DEM－CFD連成とは？）を用いることで、 材料やボールの軌道、衝突エネルギー、速度・圧力場、流体トルク等を可視化し、運転条件の最適化やスケールアップ検討に活用できます。
ボールミルの粉砕効率を改善するには？
ボールミルは、鉱物、セラミックス、電池材料、顔料、化学原料など、さまざまな材料の粉砕工程で使用される代表的な粉砕装置です。 ミル内部に材料とボールを投入し、回転によってボールを転動・落下させることで、衝突や摩擦により材料を粉砕して微細化します。
粉砕効率には、回転数、ボール径、ボール・材料の充填量、ライナーの形状、粉砕する時間などの条件が関係します。 さらに湿式粉砕では、水や溶媒を含むスラリーの濃度や粘度、速度場などがボールの運動や衝突エネルギーに影響します。
そのため、湿式ボールミルの性能評価では、ボールの動きだけでなく、スラリーがミル内部でどのように流れ、どこに滞留し、ボールの運動にどの程度影響しているかを評価する必要があります。 DEM－CFD連成シミュレーションは、離散要素法（DEM：Discrete Element Method）を用いてボールや粒子の運動を解析し、 同時に数値流体力学（CFD：Computational Fluid Dynamics）によって液体の流れを解析する手法です。 この解析では、液体の流れが粒子やボールに作用する圧力・粘性応力・浮力などを考慮するだけでなく、粒子やボールの移動によって液体の流れが変化する影響も考慮します。 これにより、粉体と流体が互いに影響し合う実際のスラリー挙動を、より現実に近い形で評価できます。
またボールミルは、粉砕だけでなく、衝突や摩擦による高いエネルギーによって材料と周囲の物質との化学反応が促進されるメカノケミカル反応にも利用されます。 この用途でも、ミル内部の衝突や摩擦の状態を把握することは、より良い設計の手がかりになります。
ボールミルの粉砕過程で起こりやすい課題
ボールミルの運転では、粉砕された材料の結果だけを見ても原因を特定しにくい課題が発生することがあります。 代表的な課題と主な要因を以下に示します。
| 課題 | 考えられる主な要因 |
|---|---|
| 粒度が思うように下がらない |
粉砕に有効な衝突エネルギーが不足している
ボールの衝突頻度が少ない |
| 粒度分布が安定しない | 回転数、ボールや材料の充填量、ボール径などが不適切 |
| ボールやライナーの摩耗が大きい | リフターの高さや角度・ボール径・回転数などが不適切 |
| スケールアップ後に結果が変わる | ミルの大きさの違いでボールや材料の運動や流れに差が出る |
粉砕条件を改善するには、最終的な粒度分布だけでなく、ミル内部でどのような衝突が発生し、どの領域で材料が滞留しているかを把握することが重要です。 特に湿式粉砕では、スラリーによる抵抗や滞留がボールの動きや粉砕効率に影響する可能性があります。
湿式粉砕ではスラリーの挙動が重要
湿式のボールミルでは、粉砕された材料が水や溶媒とともにスラリーとして存在します。 スラリーの濃度や粘度が変化すると、ボールの循環経路や衝突時の速度などが変わり、結果として衝突エネルギーや粉砕効率に影響する場合があります。 一方で、湿式粉砕では、液体中に粉体が浸された状態で処理するため、空気中への飛散、ライナー表面への付着、微粒子の再凝集、粉砕時の発熱を抑制しやすいという利点もあります。
つまり、湿式粉砕では「ボールがどのように動くか」と「スラリーがどのように流れるか」を組み合わせて評価することが大切です。 たとえば、スラリーがミル内部の一部に滞留すると、材料の滞留時間にばらつきが生じ、粒度分布が安定しにくくなる可能性があります。 また、排出量にも影響が出ることがあります。
DEM－CFD連成シミュレーションで改善につなげられること
DEM－CFD連成シミュレーションでは、ボールや材料、流体の挙動を連成して解析します。 これにより、内部挙動を確認するだけでなく、運転条件や装置仕様の改善に活用できる判断材料が得られます。
| 評価可能な項目 | 改善に活用できること |
|---|---|
| ボールの軌道 | 有効な落下衝突が起こりやすいライナー形状に改良 |
| 衝突エネルギーの空間分布 | 粉砕に寄与する領域を把握することで、ボール径や回転数といったパラメータの最適化 |
| スラリーの速度場 | デッドゾーンを減らすことで、混合性や排出性を改善 |
| 流体抵抗 | ボール運動の減衰を評価することにより、原料の投入量や濃度、回転数のバランスを調整 |
| トルク・動力 | 装置への負荷の把握と省エネルギー化 |
粉砕効率を考える上では、粉砕に有効な衝突が十分に発生しているかを見ることが重要です。 また、湿式粉砕では、スラリーが衝突をどの程度減衰させているか、どこに滞留しているかを確認することで、運転条件の改善につなげやすくなります。
運転条件の最適化に向けて
DEM－CFD連成シミュレーションは、複数の運転条件を比較し、粉砕効率や装置への負荷に与える影響を検討する際に有効です。 主な検討項目は次のとおりです。
- 回転数
- ボール径
- ボール・材料の充填量
- スラリーの粘度
- ライナー形状
- 時間
- 給排出条件
- ボールミルの大きさ
たとえば、回転数を上げるとボールの運動は大きくなりますが、必ずしも粉砕効率が向上するとは限りません。 回転数が高すぎる場合、ボールが壁面に沿い続けることで、有効な落下衝突が減少することがあります。 また、スラリーの粘度が変わると、流体抵抗や滞留の状態も変化します。そのため、湿式ボールミルでは上記の検討項目を総合的に評価することが重要です。
スケールアップ時に発生しやすい課題

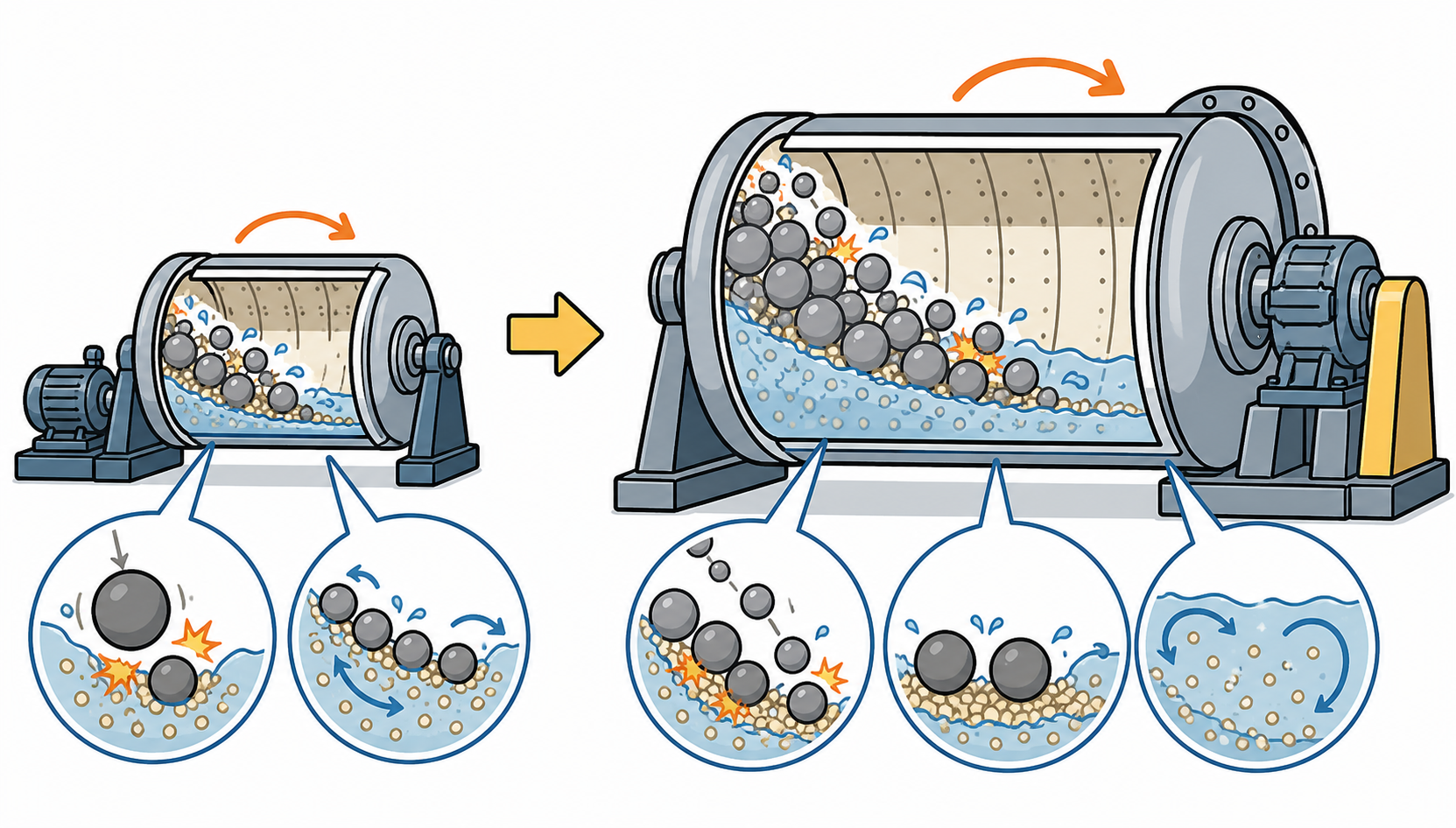

試作機で良好な粉砕結果が得られても、スケールアップした量産機で同じ結果が再現できるとは限りません。 ミル径や長さが変わると、衝突エネルギー分布やスラリーの流れ、滞留時間などが変化します。 そのため、単純に容量を大きくしただけでは、試作時と同等の粒度分布を維持できなかったり、想定した処理能力を得られなかったりすることがあります。
事前にDEM－CFD連成シミュレーションを用いることで、スケールアップした量産機形状で次のような点を確認できます。
- 衝突エネルギー分布が大きく変化していないか
- 衝突頻度が十分に確保されているか
- スラリーが特定の領域に滞留していないか
- トルク・動力が過大にならないか
- ボールやライナーの摩耗リスクが増えていないか
粉砕性能を再現するには、装置内部のボール挙動とスラリー流れを比較し、試作機と量産機で主要な指標がどの程度一致しているかを確認することが重要です。
まとめ：湿式ボールミルの改善には内部挙動の可視化が有効
湿式ボールミルの粉砕効率を改善したい場合、単に粉砕時間を延ばしたり、回転数を上げたりするだけでは不十分です。 重要なのは、ボールがどのように動き、スラリーがどのように流れ、その結果として粉砕効率や粒度分布がどう変化するかを理解することです。 DEM－CFD連成シミュレーションを用いることで、ボールの軌道・衝突エネルギー・スラリーの速度場・流体抵抗・動力などを可視化し評価できます。
ボールミルは、メカノケミカル反応のように、衝突や摩擦のエネルギーを材料の反応に利用する用途でも使われます。 この場合でも、ミル内部の衝突や摩擦の状態を把握することは、反応の条件を検討する際の参考となります。
DEM－CFD連成シミュレーションは、ボールミル粉砕の効率改善、湿式粉砕における運転条件の最適化、スケールアップの事前検討に役立つ解析手法と言えるでしょう。
