概要
ガラス転移温度を求めるシミュレーション
Pipeline Pilotのメリットの一つに、他ソフトウェアとの連携を簡潔に行うことが出来るというものがあります。例えば、第一原理計算や古典力学計算などの幅広い計算対象を取ることが出来るシミュレーションソフトウェアの Materials Studio との連携も手軽に行うことができることなどが挙げられます。
本事例では、Pipeline Pilotへ高分子の繰り返し構造をインプットし、 その構造をMaterials Studioへ受け渡すことで高分子のアモルファス構造作成と古典力学計算を行い、 最終的な計算結果を再度Pipeline Pilotを通して受け取り、解析からガラス転移温度を求め、レポートとして出力しています。
本事例では、
この流れをワークフローとして固定化しておくことで、入力構造の差し替え、計算条件の変更、レポート書式の統一を一連の手順として再利用できます。単発の計算実行だけでなく、材料候補を複数比較するバッチ評価や、定常的な報告作業の自動化へ発展させやすい点も重要です。
keyword
- Materials Studio：様々な材料のモデリングやシュミレートが可能なシミュレーションツールです。

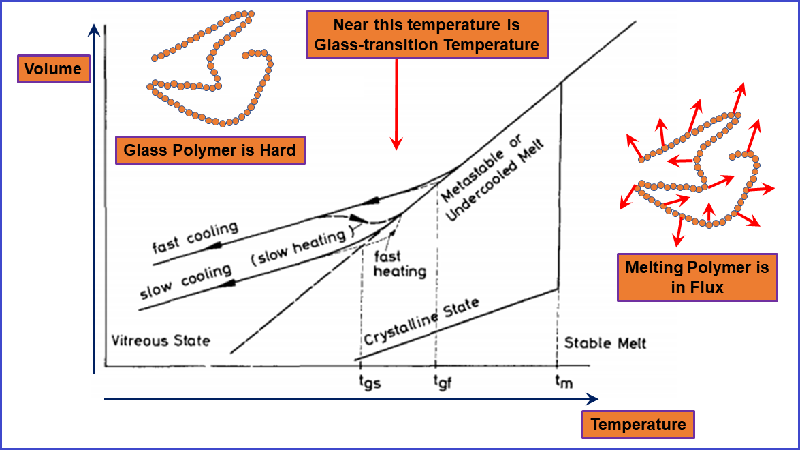

- ガラス転移温度：ゴムのような柔らかい状態と、固体状の堅い状態の境目を指しています。
Reference
- R.Brückner, Journal of Non-Crystalline Solids, 5, 123(1970).
手法

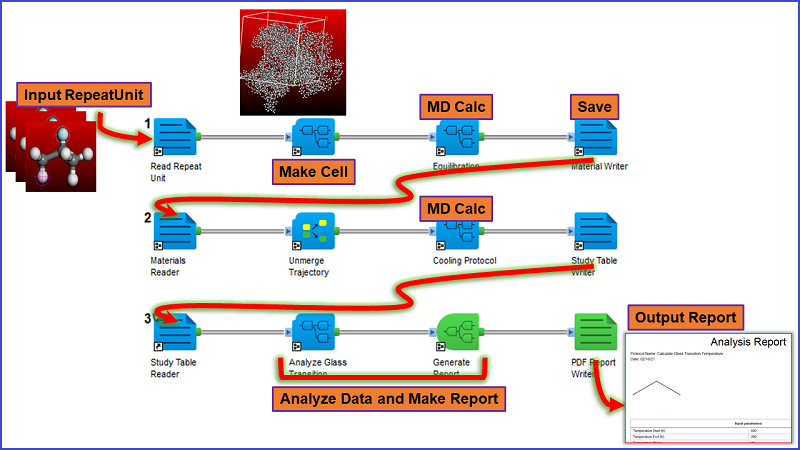

ガラス転移温度を求めるプロトコルとフローチャート
本事例では、高分子としてポリプロピレンのガラス転移温度を求めるシミュレーションを行いました。
インプットファイルとしてポリプロピレンの繰り返し構造であるプロピレンを使用しました。そのインプットファイルから高分子鎖を作成し、さらに高分子セルを作成、Forciteモジュールを使用しての古典分子動力学法を実行しました。その実行結果を解析し、ガラス転移温度の算出とレポートの作成を行っております。
インプットファイルとしてポリプロピレンの繰り返し構造であるプロピレンを使用しました。そのインプットファイルから高分子鎖を作成し、さらに高分子セルを作成、Forciteモジュールを使用しての古典分子動力学法を実行しました。その実行結果を解析し、ガラス転移温度の算出とレポートの作成を行っております。
計算手順としては、繰り返し単位から高分子鎖を構築し、密度や温度条件を与えてアモルファスセルを生成した後、温度依存の体積変化や熱膨張挙動を追跡できるように分子動力学計算を実行しています。Pipeline Pilot 側では、その一連のジョブ投入・結果回収・解析処理を連結し、手作業の受け渡しを最小化しています。
特に高分子系では、前処理・初期構造生成・温度条件展開・解析グラフ作成までを個別に行うと、条件の記録漏れや再現手順の属人化が起こりやすくなります。本事例は、そうした作業をワークフロー化することで、シミュレーション品質と運用効率を同時に高める例でもあります。
keyword
- Forcite：古典力学計算を実行することが出来るモジュールの一つであり、高分子やバルクの様な大スケールの計算に向いています。
結果
計算結果と自動作成されたレポート
自動作成されたレポート
本プロトコルの実行によって出力されたpdfレポートを上に示します。
まずレポートの1ページには、インプットされた繰り返し構造や計算条件が、2~3ページには熱膨張などから求められたガラス転移温度が記述されています。
それによると、ポリプロピレンの計算結果は300K程(27度程)となっており、文献値の270K程(-10度程)と比較的近い値が取れているとわかります。
もちろん単純な計算条件の違いだけでも推定値は変動するため、実験値との完全一致を目指すには力場選定やセルサイズ、平衡化条件、サンプリング時間の調整が重要です。それでも、文献値に近いオーダーを再現できていることは、候補材料比較や条件検討の初期指標として十分に有用であることを示しています。
このように、Pipeline Pilot と Materials Studio を組み合わせることで、単なるシミュレーション実行ではなく、入力作成から結果整理、レポート化までを一貫した再利用可能プロセスとして運用できます。研究部門内での手順共有や評価標準化にもつなげやすい構成です。
Reference
- ガラス転移温度文献値：https://www.jstage.jst.go.jp/article/gomu1944/41/12/41_12_1111/_pdf
